Схема предохранителей и реле Лада Гранта (с расшифровкой блоков)
Ищете схему предохранителей Лада Гранта, прикуривателя или печки? Здесь вы найдете полную инструкцию: какая плавкая вставка за что отвечает и где находится. Исполнение схем и назначение элементов может отличаться в зависимости от года выпуска и уровня оснащения (Люкс, Стандарт, Норма). Обязательно сверяйте описание со схемой на обратной защитной крышке.
Содержание:

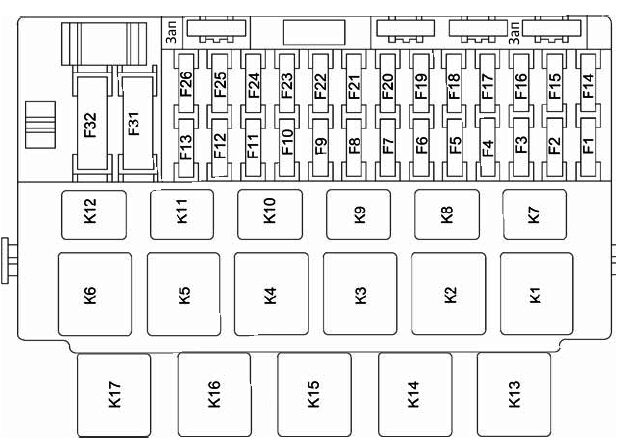

Салонный блок предохранителей Lada Granta (до 2018 года)
Ниже представлена подробная таблица номиналов и защищаемых цепей для ранних версий автомобиля до 2018 года выпуска.
| № | Номинал (А) | Защищаемая цепь |
|---|---|---|
| F1 | 15А | Реле вентилятора охлаждения двигателя, ЭБУ, форсунки, катушка зажигания |
| F2 | 30А | Электростеклоподъёмники |
| F3 | 15А | Аварийная сигнализация |
| F4 | 20А | Стеклоочиститель, подушка безопасности |
| F5 | 7,5А | Клемма 15 замка зажигания |
| F6 | 7,5А | Фонарь заднего хода |
| F7 | 7,5А | Клапан адсорбера, ДМРВ, датчики кислорода, датчик скорости |
| F8 | 30А | Обогрев заднего стекла |
| F9 | 5А | Габаритные огни (правый борт) |
| F10 | 5А | Габаритные огни (левый борт) |
| F11 | 5А | Задние противотуманные фары |
| F12 | 7,5А | Ближний свет (правая фара) |
| F13 | 7,5А | Ближний свет (левая фара) |
| F14 | 10А | Дальний свет (правая фара) |
| F15 | 10А | Дальний свет (левая фара) |
| F16 | 10А | Противотуманная фара (правая) |
| F17 | 10А | Противотуманная фара (левая) |
| F18 | 15А | Обогрев передних сидений |
| F19 | 10А | ABS |
| F20 | 15А | Звуковой сигнал, замок багажника, коробка передач, прикуриватель, диагностический разъём |
| F21 | 15А | Электробензонасос |
| F22 | 15А | Центральный замок |
| F23 | 10А | Дневные ходовые огни |
| F24 | 7,5А | Кондиционер |
| F25 | 10А | Плафон освещения салона, стоп-сигналы |
| F26 | 25А | ABS (силовая цепь) |
| F27–F30 | — | Резервные предохранители |
| F31 | 50А | Обогрев ветрового стекла |
| F32 | 30А | Отопитель, электроусилитель рулевого управления |
Важно: За работу прикуривателя отвечает предохранитель номер 20 на 15А.
Реле (до 2018 года):
- K1: Реле электровентилятора системы охлаждения (малая скорость)
- K2: Реле электровентилятора системы охлаждения (высокая скорость)
- K3: Дополнительное реле стартера
- K4: Разгрузочное реле выключателя зажигания (клемма 15)
- K5: Реле аварийной сигнализации и указателей поворота
- K6: Комбинированное реле: обогрев сидений / стеклоочиститель
- K7: Реле дальнего света фар
- K8: Реле звукового сигнала
- K9: Реле ближнего света фар
- K10: Реле обогрева заднего стекла и наружных зеркал
- K11: Главное реле ЭСУД (электронной системы управления двигателем)
- K12: Реле топливного насоса (бензонасоса)
- K13: Реле света заднего хода
- K14: Дополнительное реле электровентилятора радиатора
- K15: Реле обогрева ветрового стекла
- K16: Резеквное реле обогрева ветрового стекла
- K17: Реле муфты компрессора кондиционера
Блок предохранителей Вариант 2
| № | Номинал (А) | Защищаемая цепь |
|---|---|---|
| F1 | 15А | Катушки зажигания, форсунки, контроллер системы управления двигателем |
| F2 | 30А | Центральный блок кузовной электроники, модуль двери водителя (норма, люкс); ДХО (стандарт) |
| F3 | 10А | Аварийная сигнализация |
| F4 | 15А | Контроллер системы надувных подушек безопасности |
| F5 | 7,5А | Клемма 15 приборов |
| F6 | 7,5А | Свет заднего хода, контроллер управления АКПП (норма, люкс) |
| F7 | 7,5А | Клапан продувки адсорбера, ДМРВ/датчик давления, датчик фаз, датчики кислорода |
| F8 | 7,5А | Обогрев заднего стекла |
| F9 | 5А | Габаритные огни правого борта |
| F10 | 5А | Габаритные огни левого борта, подсветка приборов/клавиш, номерной знак, багажник, бардачок |
| F11 | 5А | Задние противотуманные огни |
| F12 | 10А | Ближний свет, правая фара, электрокорректор правой фары |
| F13 | 10А | Ближний свет, левая фара, электрокорректор левой фары |
| F14 | 15А | Прикуриватель в багажнике |
| F15 | 10А | Очиститель и омыватель заднего стекла |
| F16 | 5А | Модуль двери водителя (норма, люкс); резерв (стандарт) |
| F17–F18, F20 | — | Резерв |
| F19 | 20А | Блокировка двери (стандарт); резерв (норма, люкс) |
| F21 | 10А | Дальний свет, правая фара |
| F22 | 10А | Дальний свет, левая фара |
| F23 | 10А | Правая противотуманная фара (норма, люкс); резерв (стандарт) |
| F24 | 10А | Левая противотуманная фара (норма, люкс); резерв (стандарт) |
| F25 | 15А | Обогрев передних сидений |
| F26 | 5А | Блок управления ABS |
| F27 | 15А | Прикуриватель |
| F28 | 15А | Топливный насос |
| F29 | 20А | Центральный блок кузовной электроники (норма, люкс), очиститель и омыватель ветрового стекла |
| F30 | 10А | ДХО |
| F31 | 7,5А | Муфта компрессора кондиционера, климатическая установка; резерв (стандарт) |
| F32 | 7,5А | Сигнал торможения, плафон освещения салона |
| F33 | 25А | Блок управления ABS |
| F34 | 5А | Комбинация приборов, диагностический разъём |
| F35 | 10А | Центральный блок кузовной электроники (норма, люкс); резерв (стандарт) |
| F36 | 10А | Звуковой сигнал |
| F37 | 10А | Мультимедийная система |
| F38–F41 | — | Резерв |
| F42 | 30А | Электростеклоподъёмники (стандарт); резерв (норма, люкс) |
| F43 | 50А | Контроллер АМТ (норма, люкс); резерв (стандарт) |
| F44 | 30А | Электровентилятор отопителя, климатическая установка |
| F45 | 25А | Обогреватель заднего стекла |
| F46 | — | Резерв |
Обратите внимание: В данном варианте за салонный прикуриватель отвечает предохранитель F27 на 15А.
Подробное обозначение предохранителей для моделей Лада Гранта с 2019 года
| № | Номинал (А) | Защищаемая цепь |
|---|---|---|
| F1 | 15А / 15А / 15А | Реле вентилятора К18 / К4 / К10 (с кондиционером); Контроллер ЭСУД; Форсунки, катушки зажигания |
| F2 | 7,5А / 7,5А / 7,5А / 7,5А | Клапан заслонки впускной трубы / продува адсорбера; Датчики кислорода, фаз, ДМРВ; Селектор АМТ; Блок контроля давления в шинах (резерв) |
| F3 | 5А | Контроллер ABS / ESP |
| F4 | 15А | Контроллер системы надувных подушек безопасности |
| F5 | 7,5А (набор цепей) | Реле стартера К2 / АКПП, разгрузочное реле К1; Реле обогрева сидений К13, заднего стекла К6, ветрового К14; Реле топливного насоса К12; Электрообогрев лобового стекла; ЭСУД; Аудиосистема; ЭУР; Подрулевой переключатель; ЦБКЭ; ЭРА-ГЛОНАСС; Концевики педалей; Приборы; Блок блокировки дверей и др. |
| F6 | 5А | Обогрев зеркал |
| F7 | 10А | Дальний свет правого борта |
| F8 | 10А | Дальний свет левого борта |
| F9 | 5А | Габаритные огни правого борта |
| F10 | 5А / 5А / 5А | Габаритные огни левого борта; Фонари номера, плафон багажника; Подсветка приборов и клавиш |
| F11 | 5А | Задние противотуманные огни |
| F12 | 10А | Ближний свет правого борта |
| F13 | 10А | Ближний свет левого борта |
| F14 | 20А / 20А / 20А | ЦБКЭ; Очиститель/омыватель ветрового стекла, очиститель заднего стекла; Подрулевой переключатель |
| F15 | 10А | Очиститель и омыватель заднего стекла |
| F16 | 7,5А | Указатели поворота, свет заднего хода, пактроник |
| F17 | 5А | Блок управления системой блокировки дверей |
| F18 | 5 / 15 / 20А | Привод замка багажника, реле, освещение багажника, блок блокировки дверей |
| F19–F20 | — | РЕЗЕРВ |
| F21 | 15А | Электродвигатель топливного насоса |
| F22 | 7,5А / 7,5А | Стоп-сигналы и их выключатель; Контроллер ABS/ESP, контроллер АМТ |
| F23 | 5А / 5А | Комбинация приборов; Диагностический разъем |
| F24 | 10А / 10А | Реле звукового сигнала К8; Звуковой сигнал |
| F25 | 15А | Патрон для дополнительных потребителей в салоне / Прикуриватель |
| F26 | 10А / 10А | Аудиосистема; Разгрузочное реле зажигания К1 |
| F27 | 10А | Противотуманная фара правого борта |
| F28 | 10А | Противотуманная фара левого борта |
| F29 | 15А | Обогрев передних сидений |
| F30 | 10А | Дневные ходовые огни (ДХО) |
| F31 | 10А | ЦБКЭ: поворотники, питание блока, ДХО |
| F32 | 30А | ЦБКЭ: стеклоподъёмники, замки дверей/багажника, датчик дождя, плафоны освещения |
| F33 | 5А | Модуль двери водителя |
| F34 | 7,5А / 7,5А | Муфта кондиционера / климатическая установка |
| F35 | 15А / 15А | Контроллер АКПП; Привод управления АКПП |
| F36 | 15А | Аварийная сигнализация: реле К15, К16 |
| F37 | 5 / 15 / 25А | Замок и освещение багажника, блок блокировки дверей |
| F38 | 10А | Дневные ходовые огни |
| F39 | 15А | Дополнительные потребители в багажнике |
| F40 | 10А | Разъем светотехники прицепа |
| F41 | 50А | Обогрев ветрового стекла |
| F42 | 30А / 30А | Обогрев наружных зеркал; Обогрев заднего стекла |
| F43 | 50А | Контроллер АМТ |
| F44 | 30А / 30А | Электро вентилятор отопителя / климатическая установка |
| F45 | 30А / 30А | Электростеклоподъёмники передних дверей; Управление зеркалами |
| F46 | — | РЕЗЕРВ |
Важно: На моделях с 2019 года за прикуриватель отвечает предохранитель №25 на 15А.
Реле (на модели с 2019 года):
- К1: Разгрузочное реле выключателя зажигания
- К2: Дополнительное реле стартера
- К3: Реле очистителя ветрового стекла / автозапуска
- К4: Реле электровентилятора радиатора максимальной скорости
- К5: Реле поворотов и аварийной сигнализации / К15А (автозапуск)
- К6: Реле обогрева заднего стекла / стеклоподъёмников
- К7: Реле дальнего света фар
- К8: Реле звукового сигнала
- К9: Реле ближнего света фар
- К10: Реле муфты компрессора кондиционера
- К11: Главное реле ЭСУД
- К12: Реле топливного насоса
- К13: Реле обогрева сидений
- К14: Реле обогрева ветрового стекла
- К15: Реле включения лампы заднего хода
- К16: Реле кондиционера
- К17: Реле вентилятора радиатора в режиме автозапуска
- К18: Реле электровентилятора радиатора минимальной скорости
Блок предохранителей под капотом Лада Гранта
В зависимости от комплектации под капотом автомобиля могут устанавливаться следующие варианты силовых блоков:
Вариант блока 1:
- 1 (30А): Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 салонного блока / (50А) Обогреватель ветрового стекла
- 2 (60А): Генератор
- 3 (60А): Генератор
- 4 (30/40А): Вентилятор отопителя (предохранитель печки Гранты)
- 5 (50А): Электромеханический усилитель рулевого управления
- 6 (60А): Блок ABS
Вариант блока 2:
- 1 (60А): Генератор
- 2 (60А): Генератор
- 3 (30/40А): Электровентилятор охлаждения радиатора
- 4 (40А): ABS / ESP
- 5 (25А): ABS / ESP
- 6 (50А): Контроллер электроусилителя рулевого управления
Вариант блока 3:
- 1 (30А): Ближний свет фар или главное реле, цепи салонного блока (F1, F21)
- 2 (60А): Генератор
- 3 (60А): Генератор
- 4 (30А): Вентилятор отопителя (предохранитель печки Гранты)
- 5 (50А): Электроусилитель рулевого управления
⚡ Что делать, если в автомобиле:
- 🔥 Не работает прикуриватель
- ❄️ Не работает печка
- 💡 Погас свет в салоне / фары
- 🌧️ Не работают дворники
Скорее всего, перегорел соответствующий предохранитель. Найдите его номер в таблице выше.
📹 Видео-инструкция: Расположение блоков и замена предохранителей на Лада Гранта
Посмотрите видеообзор про особенности монтажных блоков в комплектациях Стандарт, Норма и Люкс, а также нюансы для разных годов выпуска.
Визуальная схема блока предохранителей
Наведите или нажмите на элемент схемы для получения информации о номинале.
Расшифровка предохранителей и реле
| № на схеме | Сила тока (А) | Защищаемые компоненты / Описание |
|---|---|---|
| F1 | 15A | Топливный насос, реле топливного насоса |
| F2 | 10A | Блок управления двигателем (ЭБУ) |
