Какие бывают автомобильные предохранители?

Существует несколько вариантов и исполнений автомобильных предохранителей. Автопроизводители используют такие типы, как Макси-, мини-, стандартный, микро- или низкопрофильный предохранитель в зависимости от требований к пространству и силе тока в цепи.

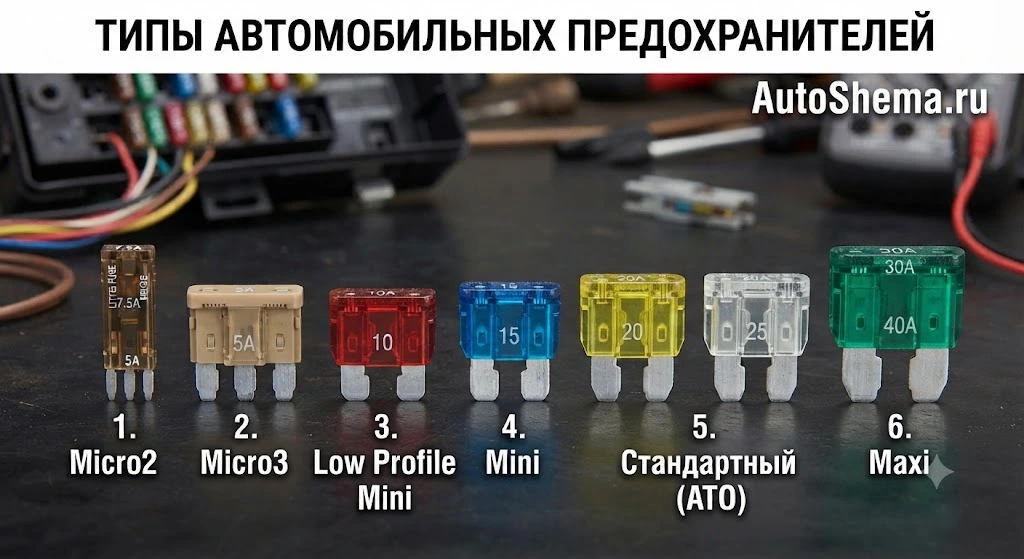

Какие бывают автомобильные предохранители - размеры и типы

» Micro2 — это самый маленький тип, отличающийся высокой тонкой формой.

» Micro3 — их легко идентифицировать, поскольку это единственный тип с тремя клеммами вместо двух.

» Low profile mini — они маленькие и компактные. Клеммы не выходят далеко за пределы корпуса основного предохранителя.

» Mini — имеют такой же дизайн корпуса, как и низкопрофильные мини-предохранители, но ключевое отличие состоит в том, что клеммы намного длиннее, чем у низкопрофильных мини.

» Стандартные (ATO) — это стандартные версии, а также второй по величине тип.

» Maxi — это самый большой доступный размер, предназначенный для сильноточных приложений.

Таблица номиналов и цветов предохранителей

ATO, Micro3, Micro2, Mini и Low Profile Mini

ЦветТок (Амперы)
Черный1А
Серый2А
Фиолетовый3А
Розовый4А
Светло-коричневый (Tan)5А
Красный10А
Синий15А
Желтый20А
Прозрачный (Clear)25А
Зеленый30А

Силовые вставки Maxi Fuse

ЦветТок (Амперы)
Светло-коричневый (Tan)70А
Красный50А
Синий60А
Желтый20А
Прозрачный (Clear)80А
Зеленый30А
Оранжевый40А

FAQ: Частые вопросы по замене

Почему перегорают предохранители?

Основной причиной, почему перегорает предохранитель, является превышение допустимой нагрузки. Это может быть связано с подключением дополнительного оборудования, коротким замыканием, износом проводки, окислением мест соединения и прочими факторами.

«Если в автомобиле перестал работать один или несколько электрических приборов, то в первую очередь следует проверить целостность предохранителей.»

Как проверить и заменить предохранитель?

К примеру, если у вас не работает прикуриватель и вы хотите заменить предохранитель, отвечающий за его работу, выполните следующие действия:

  • Найдите предохранитель прикуривателя (для этого воспользуйтесь поиском по марке авто на нашем сайте).
  • Визуально осмотрите элемент на наличие явных признаков повреждения (целостность внутренней нити). Также можно проверить мультиметром.
  • Приобретите новый предохранитель строго того же типа, размера и номинального тока.
  • Осторожно извлеките старый элемент и вставьте новый на его место.
  • Проверьте работоспособность оборудования.
Полный гид по типам предохранителей

Узнайте детальные характеристики, размеры в мм и особенности всех существующих стандартов автомобильной защиты.

Читать подробнее →
Инструкция: как найти и устранить КЗ

Что делать, если новый предохранитель сразу же сгорает при включении зажигания или прибора?
